Проволочные лотки НВЛПР

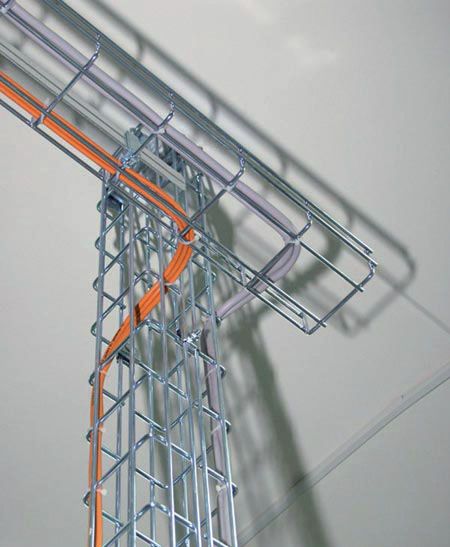

Металлические проволочные лотки применяют для организации силовой и сигнальной проводки. При этом допускается совместная прокладка различных типов кабелей: электропроводки до 1000 В, телефонных, компьютерных и т.п. Кабельная проволочная система NVE предназначена для открытых электропроводок, для открытой прокладки кабельных линий при монтаже в пространстве фальшпотолков , в пространстве фальшполов, на стены , в подпотолочном пространстве , при комбинированном типе монтажа.
Основные преимущества проволочной кабеленесущей системы NVE:
- максимальная вентиляция проложенной кабельной трассы;
- при монтаже системы проволочных лотков используется минимальное количество аксессуаров;
- возможно быстрое безвинтовое соединение лотков между собой;
- легкий доступ к проводке в процессе эксплуатации;
- возможно формирование многоуровневых систем при сохранении легкой доступности к кабельным трассам;
- края всех срезов округленные, что обеспечивает максимальную травмобезопасность для монтажника и исключает повреждение кабеля об острые края проволоки;
- для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных крепежей, позволяющих организовать кабельную систему любой сложности;
- в системе представлено небольшое число универсальных соединительных компонентов, из которых можно применить много вариантов решения для одной задачи;
- проволочный лоток может являться шиной заземления.
Изготовление
кабельных проволочных лотков производится путем контактной сварки
неоцинкованной проволоки с последующей обработкой
(электролитическая гальванизация, горячая оцинковка,
покраска).
| Артикул | Ширина, мм | Высота, мм |
Диаметр
проволоки, мм |
Вес, кг |
Площадь
сечения, мм.кв |
max нагрузка,
кг/м |
Изображение |
|---|---|---|---|---|---|---|---|
| НВЛПР 60Н60 | 60 | 60 | 3,5 | 0,44 | 2400 | 15 |
 |
| НВЛПР 100Н35 | 100 | 35 | 3,5 | 0,44 | 2400 | 12 | |
| НВЛПР 100Н60 | 100 | 60 | 3,5 | 0,67 | 4500 | 15 | |
| НВЛПР 200Н35 | 200 | 35 | 3,5 | 0,67 | 5200 | 14 | |
| НВЛПР 200Н60 | 200 | 60 | 3,5 | 0,84 | 9000 | 20 | |
| НВЛПР 300Н35 | 300 | 35 | 4 | 1,16 | 9000 | 30 | |
| НВЛПР 300Н60 | 300 | 60 | 4 | 1,39 | 15000 | 38 | |
| НВЛПР 400Н35 | 400 | 35 | 4 | 1,45 | 12000 | 33 | |
| НВЛПР 400Н60 | 400 | 60 | 4 | 1,68 | 20400 | 38 | |
| НВЛПР 500Н60 | 500 | 60 | 4 | 2,94 | 25160 | 55 |
